Waagerechtspanner 6830NI GR.2 rostfrei AMF
Waagerechtspanner 6830NI GR.2 rostfrei AMF
Produktnummer:
4217450020
Waagerechtspanner 6830NI GR.2 rostfrei AMF
EAN-Nr.:
4020772095185
Zur Produktbeschreibung
Produktinformationen "Waagerechtspanner 6830NI GR.2 rostfrei AMF"
Waagerechtspanner mit waagerechtem Fuß Typ 6830 NI
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Nicht rostender Stahl, poliert
• Für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit nicht rostender Andrückschraube.

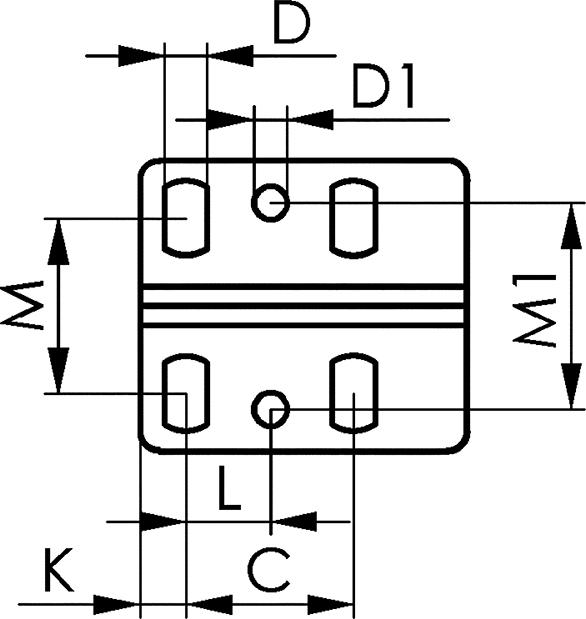

Maßtabelle:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. –1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5–29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| WGNr.: | 084 |
|---|---|
| Größe: | 2 |
| Gesamtlänge (OAL): | 176 mm |
| Spannkraft F1: | 1 kN |
| Spannkraft F2: | 1,2 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Spannhöhe: | 44 mm |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Andrückschraube: | M6 x 35 |
