Waagerechtspanner 6830NI GR.1 rostfrei AMF
Waagerechtspanner 6830NI GR.1 rostfrei AMF
Produktnummer:
4217450015
Waagerechtspanner 6830NI GR.1 rostfrei AMF
EAN-Nr.:
4020772095161
Zur Produktbeschreibung
Produktinformationen "Waagerechtspanner 6830NI GR.1 rostfrei AMF"
Waagerechtspanner mit waagerechtem Fuß Typ 6830 NI
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Nicht rostender Stahl, poliert
• Für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit nicht rostender Andrückschraube.

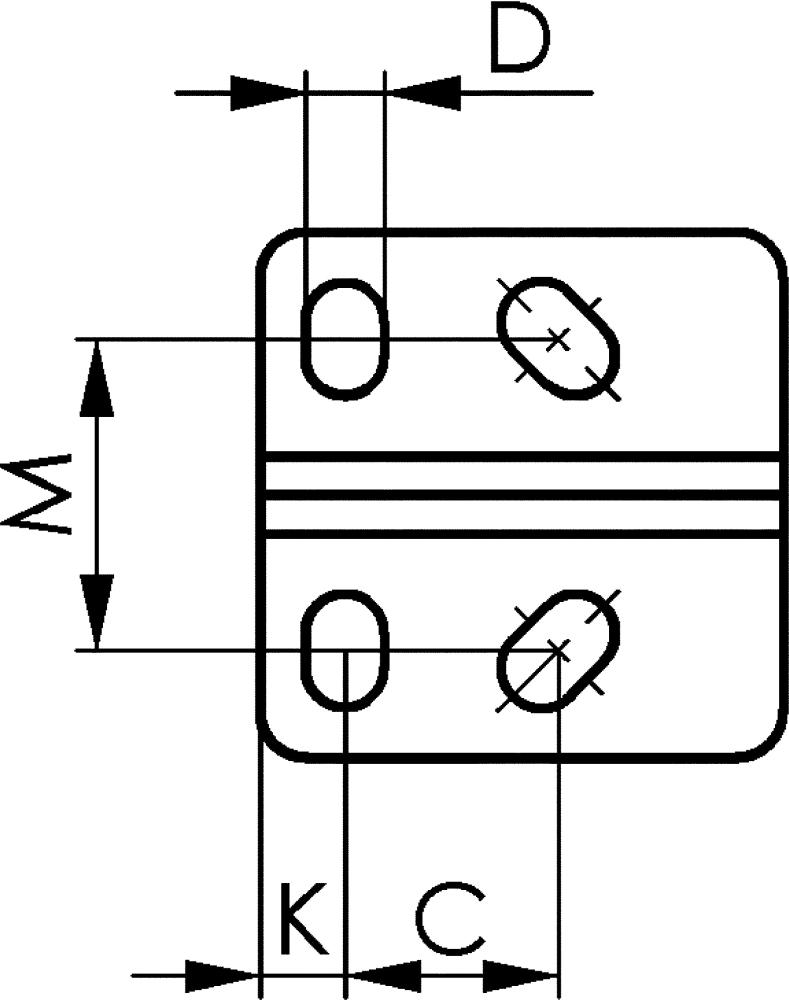

Maßtabelle:
A 5,0 mm
B 42,0 mm
C 13,0–14,5 mm
D 5,2 mm
D1 – mm
E 18,7 mm
F 8,0 mm
H 19,0 mm
H1 30,0 mm
H2 49,0 mm
HW min. –3,0 mm
HW max. 2,5 mm
I 10,0 mm
K 5,5 mm
L – mm
L1 120 mm
M 18,0–21,5 mm
M1 – mm
N 34,0 mm
P 34,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| WGNr.: | 084 |
|---|---|
| Größe: | 1 |
| Gesamtlänge (OAL): | 130 mm |
| Spannkraft F1: | 0,8 kN |
| Spannkraft F2: | 1,1 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Spannhöhe: | 30 mm |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Andrückschraube: | M5 x 30 |
