Produktinformationen "Waagerechtspanner 6830 Gr.5 AMF"
Waagerechtspanner mit waagerechtem Fuß Typ 6830
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

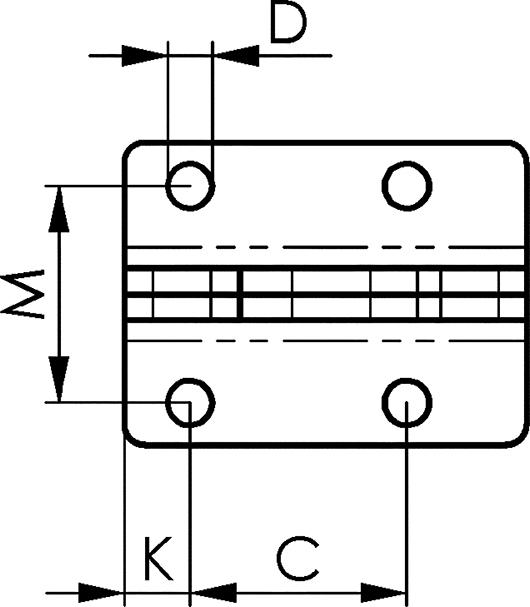

Maßtabelle:
A 10,0 mm
B 123,0 mm
C 41,5 mm
D 8,5 mm
D1 – mm
E 78,0 mm
F 16,0 mm
H 46,0 mm
H1 73,0 mm
H2 128 mm
HW min. 1,7 mm
HW max. 25,0 mm
I 25,0 mm
K 12,5 mm
L – mm
L1 321 mm
M 41,5 mm
M1 – mm
N 58,0 mm
P 77,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| Herstellername: | Andreas Maier GmbH & Co KG |
|---|---|
| Markenname: | AMF |
| Andrückschraube: | M8 x 65 |
| Gesamtlänge (OAL): | 338 mm |
| Größe: | 5 |
| Marke: | AMF |
| Spannhöhe: | 71 mm |
| Spannkraft F1: | 3 kN |
| Spannkraft F2: | 5 kN |
| WGNr.: | 084 |
