VHM-Stufenbo. 90° Einlauffase 3xD Ø9.35 372HSD0935|Osawa
VHM-Stufenbo. 90° Einlauffase 3xD Ø9.35 372HSD0935|Osawa
Produktnummer:
372HSD0935
VHM-Stufenbo. 90° Einlauffase 3xD Ø9.35 372HSD0935|Osawa
Produktinformationen "VHM-Stufenbo. 90° Einlauffase 3xD Ø9.35 372HSD0935|Osawa"
Stufenbohrer mit Kühlmittelzufuhr für 90° Fase, Weldonschaft, universell einsetzbar

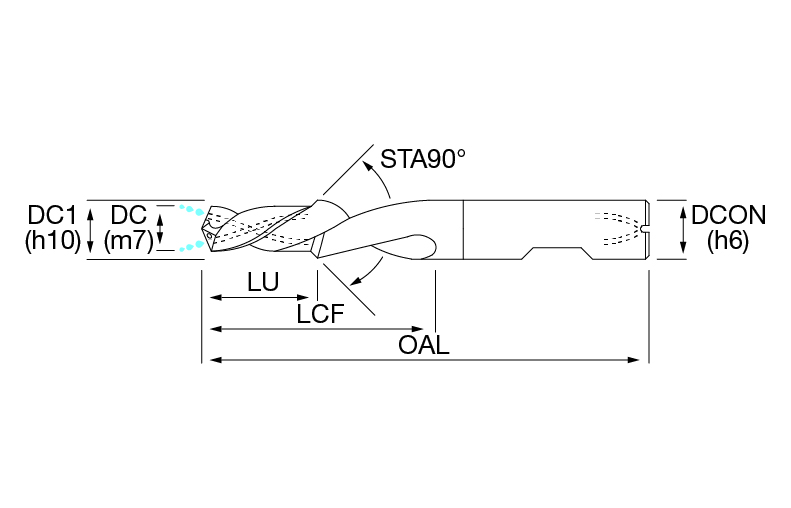

Eigenschaften
| Hersteller: | Osawa |
|---|---|
| Aufnahmedurchmesser Toleranzklasse 1 (TCDC1): | h10 |
| Aufnahmedurchmesser Toleranzklasse (TCDC): | m7 |
| Aufnahmedurchmesser, werkstückseitig (DCON): | 12 |
| Ausführung: | OSW |
| Bearbeitbarer Werkstoff: | ISO P, ISO M, ISO S |
| Bohrtiefe/Nutzlänge: | 55,00 mm |
| Gesamtlänge (OAL): | 102,00 mm |
| Gewindegröße: | M10/F |
| Gewicht (Kg): | 0.12 |
| Innenkühlung: | Ja |
| Beschichtung: | PV300 |
| Längen/Durchmesser Verhältnis: | 3xD |
| Nutzlänge max. (LU): | 26 |
| Schaftdurchmesser (DCON): | 12 |
| Toleranz Klasse: | m7 |
| Schafttyp: | Weldon (HB) |
| Toleranz Schaftdurchmesser (TCDCON): | h6 |
| Schneidenlänge: | 26 |
| Werkzeugdurchmesser 1 (DC1): | 12 |
| Werkzeugwerkstoff: | CARBIDE |
| Werkzeugwerkstoff (Detail): | Micrograin carbide |
| Typ: | Hartmetallbohrer |
| Werkzeugdurchmesser: | 9,35 mm |
| Verhältnis Nutzlänge/Durchmesser (ULDR): | 3 |
| Spitzenwinkel (SIG): | 140 |
| Toleranz: | +0.021/+0.006 |
| Drallwinkel (FHA): | 30 |
| Eingeschlossener Stufenwinkel (STA): | 90 |
| Spankanallänge (LCF): | 55 |
