Senkrecht-Spanner 6802 Gr.6 AMF
Senkrecht-Spanner 6802 Gr.6 AMF
Produktnummer:
4217438035
Senkrecht-Spanner 6802 Gr.6 AMF
EAN-Nr.:
4020772090265
Zur Produktbeschreibung
Produktinformationen "Senkrecht-Spanner 6802 Gr.6 AMF"
Senkrechtspanner mit senkrechtem Fuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.

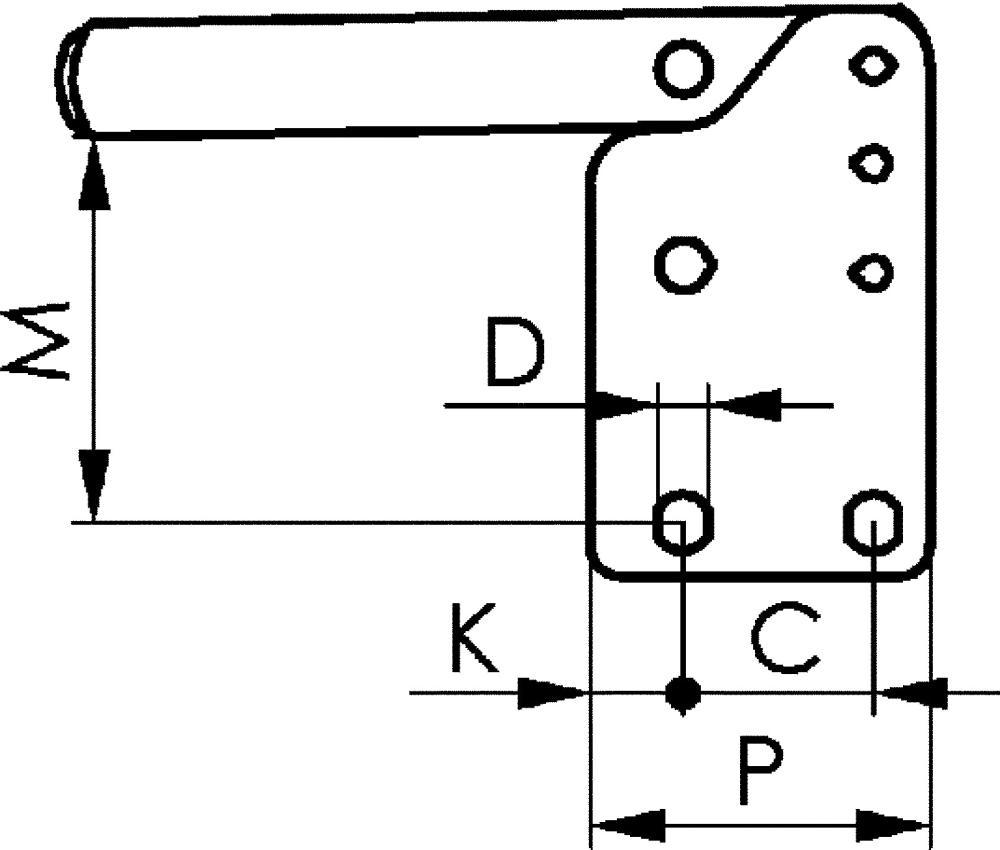

Maßtabelle:
A 14 mm
B 165 mm
C 50,5 mm
D 13,0 mm
F 89 mm
G 26 mm
H 117 mm
H1 366 mm
HW min. 33,0 mm
HW max. 90,5 mm
I 30 mm
K 24,5 mm
L –
L1 231 mm
L2 207 mm
M 102 mm
M1 –
N 45 mm
O 10 mm
P 90 mm
alpha 140°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| WGNr.: | 084 |
|---|---|
| Größe: | 6 |
| Spannkraft F1: | 3,4 kN |
| Spannkraft F2: | 5,5 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Spannarmlänge: | 230 mm |
| Andrückschraube: | M12 x 110 mm |
| Herstellerartikelnummer: | 90266 |
