Senkrecht-Spanner 6800NI GR.1 rostfrei AMF
Senkrecht-Spanner 6800NI GR.1 rostfrei AMF
Produktnummer:
4217447015
Senkrecht-Spanner 6800NI GR.1 rostfrei AMF
EAN-Nr.:
4020772095024
Zur Produktbeschreibung
Produktinformationen "Senkrecht-Spanner 6800NI GR.1 rostfrei AMF"
Senkrechtspanner mit waagrechtem Fuß, Typ 6800 NI
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Nicht rostender Stahl, poliert
• Für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit nicht rostender Andrückschraube.
Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.

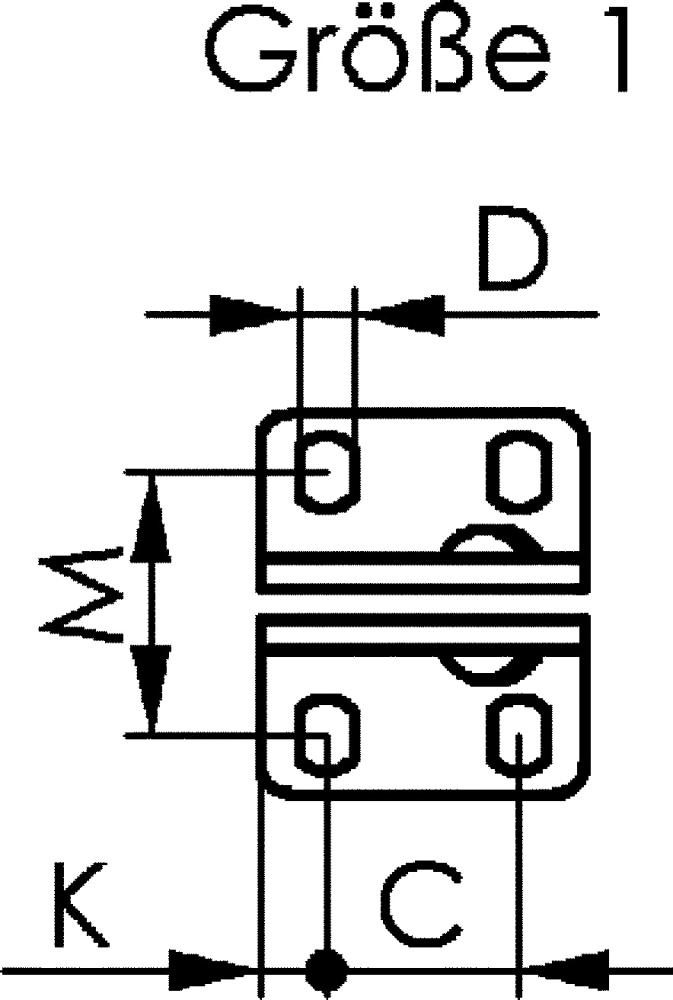

Maßtabelle:
A 5 mm
B 39 mm
C 16 mm
D 4,5 mm
E 18
F 6,0 mm
H 19 mm
H1 98,5 mm
HW min. –4 mm
HW max. 2 mm
I 10 mm
K 5,5 mm
L –
L1 61 mm
L2 59 mm
M 22,5–6 mm
M1 –
N 35 mm
P 27 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden
Eigenschaften
| WGNr.: | 083 |
|---|---|
| Größe: | 1 |
| Spannkraft F1: | 0,6 kN |
| Spannkraft F2: | 1,1 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Spannhebellänge: | 105 mm |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Spannarmlänge: | 60 mm |
