Produktinformationen "Senkrecht-Spanner 6800NI GR.0 rostfrei AMF"
Senkrechtspanner mit waagrechtem Fuß, Typ 6800 NI
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Nicht rostender Stahl, poliert
• Für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit nicht rostender Andrückschraube.
Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.

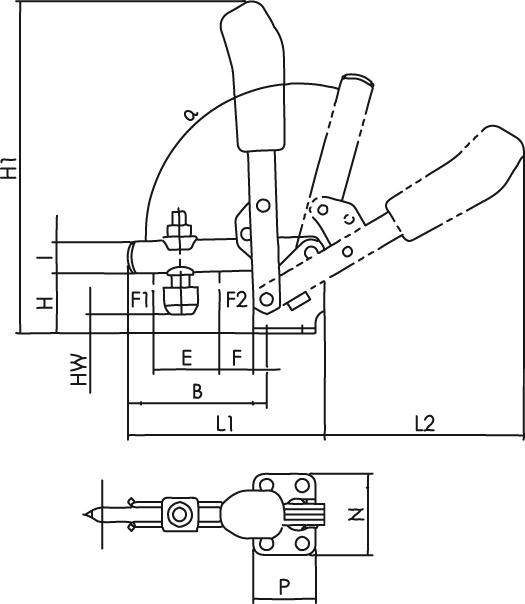

Maßtabelle:
A 4 mm
B 31 mm
C 8,5–3,5 mm
D 4,5 mm
E 14
F 5,5 mm
H 18 mm
H1 81 mm
HW min. –1,5 mm
HW max. 3,5 mm
I 8 mm
K 5,5 mm
L –
L1 49 mm
L2 50 mm
M 23 mm
M1 –
N 32 mm
P 22 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden
Eigenschaften
| WGNr.: | 083 |
|---|---|
| Größe: | 0 |
| Spannkraft F1: | 0,5 kN |
| Spannkraft F2: | 0,7 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Spannhebellänge: | 90 mm |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Spannarmlänge: | 49 mm |
