Schubstangenspanner 6842 Gr.5 AMF
Schubstangenspanner 6842 Gr.5 AMF
Produktnummer:
4217444015
Schubstangenspanner 6842 Gr.5 AMF
EAN-Nr.:
4020772094256
Zur Produktbeschreibung
Produktinformationen "Schubstangenspanner 6842 Gr.5 AMF"
Schwerer Schubstangenspanner
• Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
• Schwere Ausführung mit langer Schubstangenführung
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Grundkörper aus Temperguss, lackiert
• Hebelteile und Schubstange aus Vergütungsstahl
• Größe 3 mit einsatzgehärteter Lagerbuchse
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

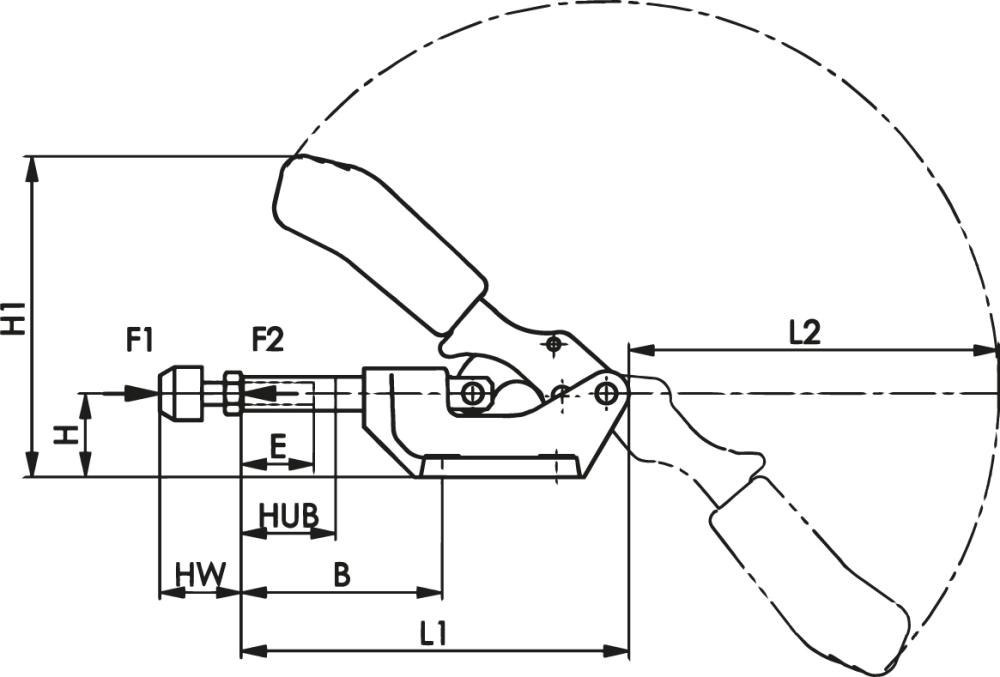

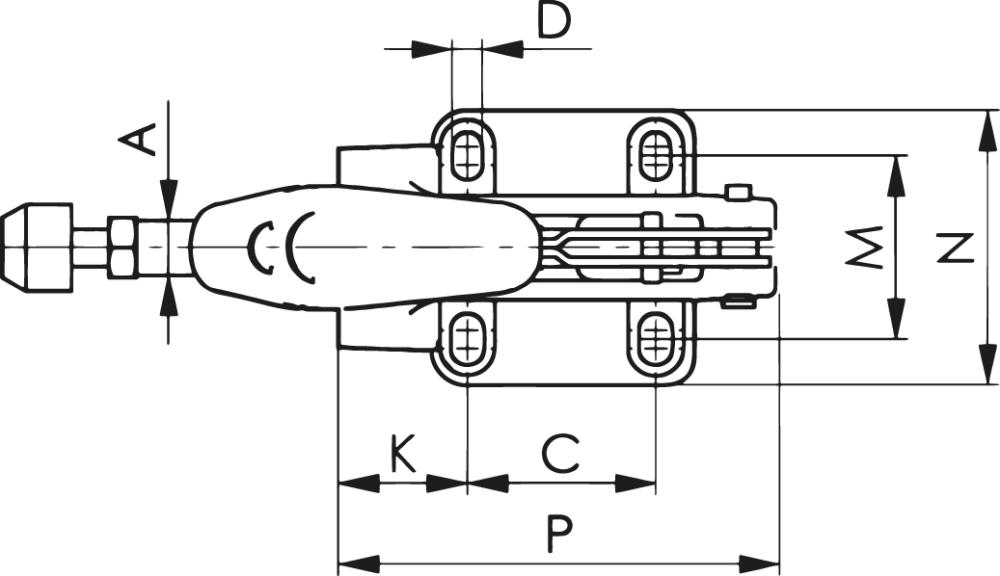

Maßtabelle:
A 16 mm
B min. 58 mm
B max. 98 mm
C 41 mm
D 8,5 mm
E 50 mm
H 38 mm
H1 134 mm
Hub 40 mm
HW min. 30 mm
HW max. 50 mm
K 46 mm
L1 172 mm
L2 140 mm
M min. 41–50 mm
M max. 50 mm
N 70 mm
P 122 mm
Eigenschaften
| WGNr.: | 084 |
|---|---|
| Gesamtlänge (OAL): | 245 mm |
| Größe: | 5 |
| Spannkraft F1: | 10 kN |
| Spannkraft F2: | 10 kN |
| Marke: | AMF |
| Markenname: | AMF |
| Gesamthöhe: | 134 mm |
| Herstellername: | Andreas Maier GmbH & Co KG |
| Andrückschraube: | M12 x 50 mm |
