Schubstangenspanner 6841 Gr.3 AMF
Schubstangenspanner 6841 Gr.3 AMF
Produktnummer:
4217443020
Schubstangenspanner 6841 Gr.3 AMF
EAN-Nr.:
4020772094133
Zur Produktbeschreibung
Produktinformationen "Schubstangenspanner 6841 Gr.3 AMF"
Schubstangenspanner mit kleinem Winkelfuß
• Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
• Lange Schubstangenführung mit Befestigungsgewinde und Mutter
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Hebelteile und Schubstange aus Vergütungsstahl
• Größe 2 & 3 mit einsatzgehärteter Lagerbuchse
• Lagerstellen gefettet
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörper mit seinem Gewinde eingeschraubt werden.

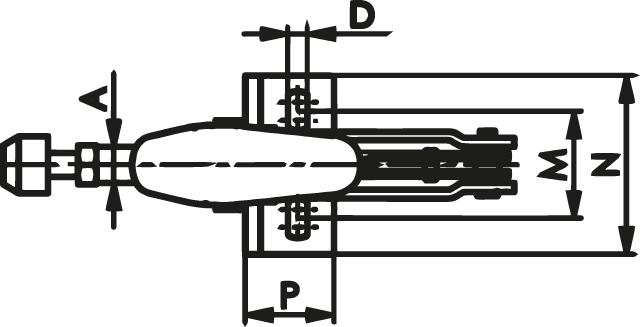

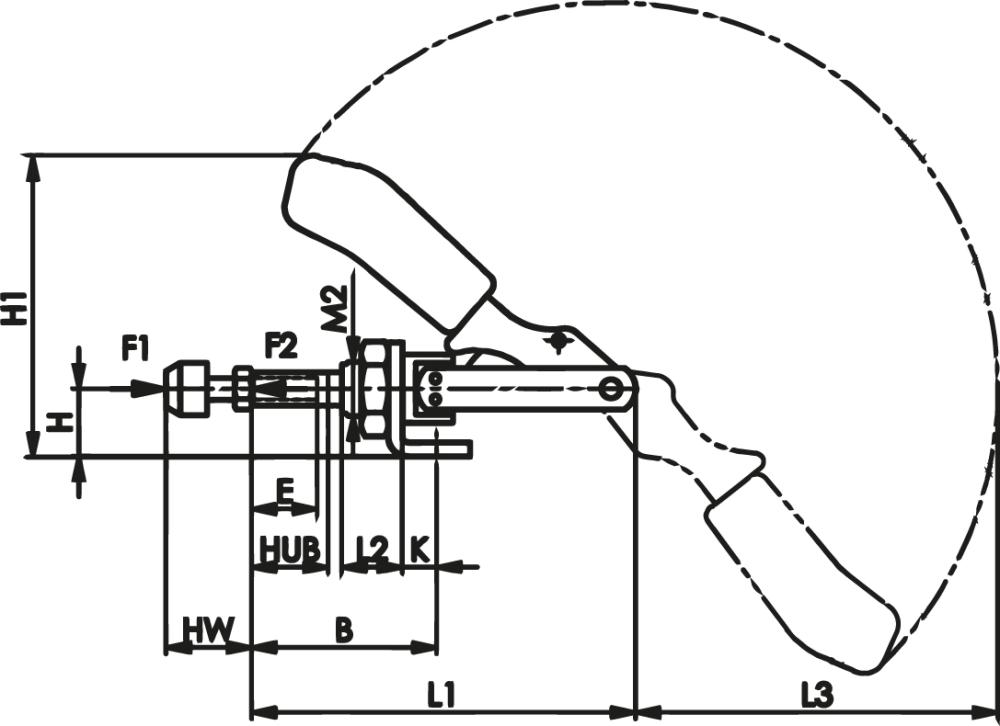

Maßtabelle:
A 12,0 mm
B min. 37,0 mm
B max. 69,0 mm
D 6,5 mm
E 30 mm
H 25 mm
H1 110 mm
Hub 32 mm
HW min. 22 mm
HW max. 35 mm
K 13,0 mm
L1 140,0 mm
L2 22 mm
L3 129 mm
M min. 30 mm
M max. 29,5–42,5 mm
M2 M20x1,5 mm
N 60 mm
P 30 mm
Auch in Ausführung "nicht rostender Stahl" lieferbar.
Eigenschaften
| Herstellername: | Andreas Maier GmbH & Co KG |
|---|---|
| Markenname: | AMF |
| Andrückschraube: | M8 x 35 mm |
| Gesamthöhe: | 96 mm |
| Gesamtlänge (OAL): | 190 mm |
| Größe: | 3 |
| Marke: | AMF |
| Spannkraft F1: | 2,5 kN |
| Spannkraft F2: | 2,5 kN |
| WGNr.: | 084 |
