R+V G5 M1.7X0.35 (P) DIN Gewindeformer|Yamawa
R+V G5 M1.7X0.35 (P) DIN Gewindeformer|Yamawa
Produktinformationen "R+V G5 M1.7X0.35 (P) DIN Gewindeformer|Yamawa"
Gewindeformer für Stahl, Beschichtet
M1,7X0,35
G5(G4+13)
für Durchgangslöcher und Sacklöcher
HSS-E
Spezielle beschichtung für längere Lebensdauer
ROLL-P
R+V
JIS
M1,7X0,35
G5(G4+13)
für Durchgangslöcher und Sacklöcher
HSS-E
Spezielle beschichtung für längere Lebensdauer
ROLL-P
R+V
JIS
Eigenschaften
| Schneidenlänge: | 6,3 |
|---|---|
| Gewindetyp: | M |
| Schaftdurchmesser: | 3 |
| Oberfläche: | Beschichtet |
| Typ: | Gewindeformer |
| Ausführung: | JIS |
| Gewicht (Kg): | 0 |
| Werkzeugwerkstoff: | HSS-E |
| Gewindegröße: | M 1.7 x 0.35 |
| Gewindenorm: | M - ISO Metric coarse pitch thread |
| Gewindebezeichnung: | M |
| Gewindetoleranzklasse (TCTR): | G5(G4+13) |
| Gewindenenndurchmesser, metrisch (TD) 1: | 1.7 |
| Gewindenummer (TDZ): | M 1.7 x 0.35 |
| Gewindesteigung (TP): | 0,35 mm |

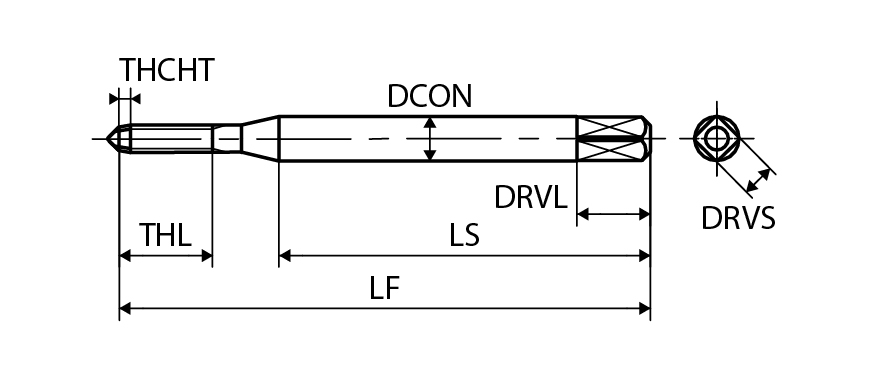

| Anschnitt (THCHT): | 4P |
| Gewindelänge (THL) 1: | 6.3 |
| Anzahl Schneiden (NOF): | 0(4) |
| DRVS 1: | 2.5 |
| DRVL 1: | 5 |
| Aufnahmedurchmesser, werkstückseitig (DCON) 1: | 3 |
| Funktionslänge (LF) 1: | 36 |
| Schaftlänge (LS) 1: | 24 |
| Ausgangsdurchmesser (PHD) 1: | 1.56 |
| Ausgangsdurchmesser min. (PHD): | 1.54 |
| Ausgangsdurchmesser max. (PHD): | 1.58 |
| Übermaß: | yes |
| Ausgangsdurchmesser (PHD) 2: | 1.7 |
| Bearbeitbarer Werkstoff (ISO) 1: | P1 |
| Vc (m/min) 1: | 10 ÷ 20 |
| Bearbeitbarer Werkstoff (ISO) 2: | P2 |
| Vc (m/min) 2: | 10 ÷ 20 |
| Bearbeitbarer Werkstoff (ISO) 3: | P7 |
| Lochtyp: | Durchgangsloch & Sackloch |
| Vc (m/min) 3: | 5 ÷ 12 |
| Bearbeitbarer Werkstoff (ISO) 4: | M1 |
| Vc (m/min) 4: | 5 ÷ 12 |
| Bearbeitbarer Werkstoff (ISO) 5: | N1 |
| Vc (m/min) 5: | 10 ÷ 20 |
| Bearbeitbarer Werkstoff (ISO) 6: | N2 |
| Vc (m/min) 6: | 10 ÷ 20 |
| Bearbeitbarer Werkstoff (ISO) 7: | N3 |
| Vc (m/min) 7: | 10 ÷ 20 |
