PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45° ECS
PFERD TOOLS
PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45° ECS
Produktnummer:
21115468
PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45° ECS
EAN-Nr.:
4007220097991
Zur Produktbeschreibung
Produktinformationen "PFERD Hartmetallfrässtifte KSK 1603/6 EDGE ALU 45° ECS"

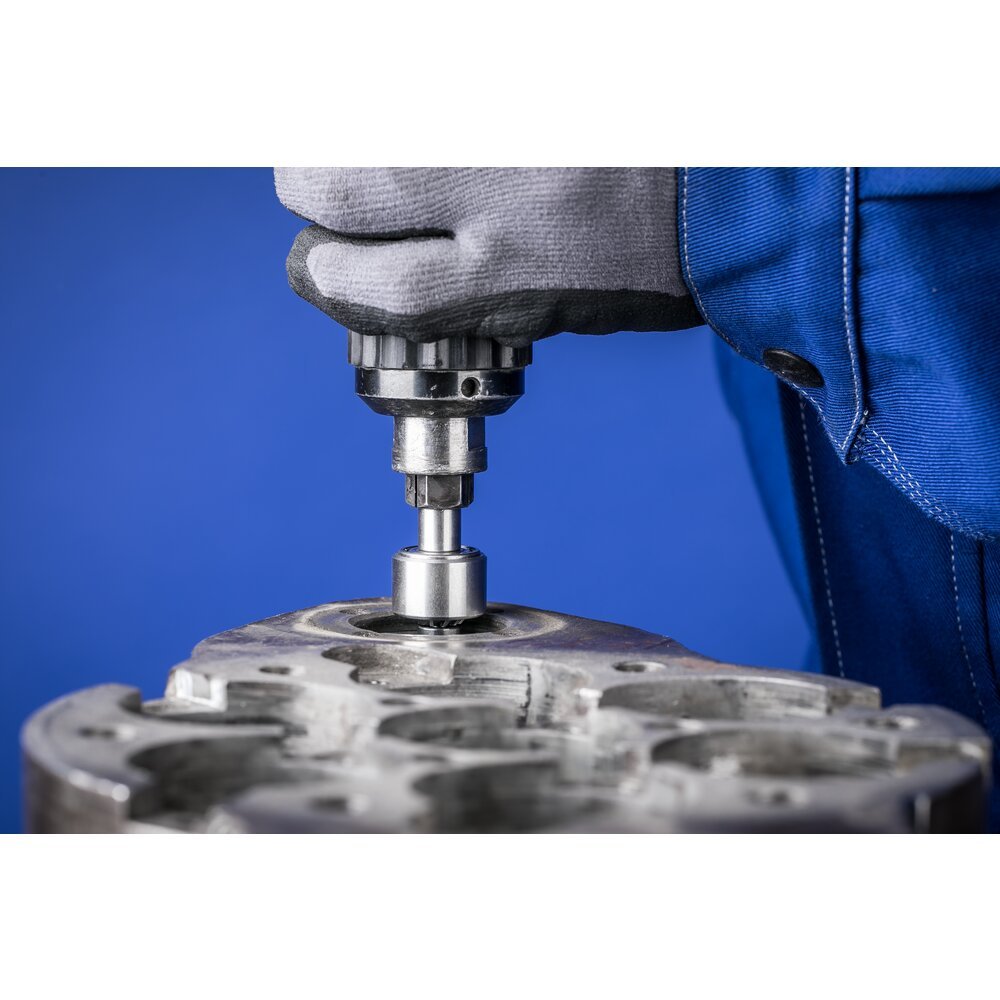

Hartmetallfrässtifte mit der Zahnung EDGE wurden speziell für die definierte Kantenbearbeitung entwickelt. Die besondere Konstruktion ermöglicht, den Frässtift exakt an Kanten entlangzuführen, ohne das Werkstück zu beschädigen. In nur einem Arbeitsschritt können so exakte Kantenformen erzeugt werden. Die Kantenverrundung ist u. a. als Sicherungsmaßnahme für den Korrosionsschutz gefordert laut: ISO 129443, ISO 85013, SOLAS XII/6.3 (Ref. T4/3.01 MSC.1/Circ.1198) . Kegelsenkförmiger Frässtift zum Erzeugen exakt definierter Fasen. Zum Anfasen von definierten 45°-Fasenwinkeln geeignet. Das EDGE Cutting System besteht aus Frässtiften mit der Zahnung EDGE und einer speziellen Führungshülse. Das System kann auf jedem handelsüblichen Antrieb eingesetzt werden, um eine optimale Führung während leichter Entgratarbeiten zu erreichen. Die mit dem EDGE Cutting System (ECS) erzeugte Fasenbreite beträgt 1,2 mm (+/- 0,2 mm).
Eigenschaften
| RPM bis, weiche NE-Metalle: | 22000 RPM |
|---|---|
| RPM von, weiche NE-Metalle: | 18000 RPM |
| RPM von, harte NE-Metalle: | 12000 RPM |
| Länge, Gesamt: | 52 mm |
| Ø Schaft metrisch: | 6 mm |
| RPM von, thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GFK/CFK): | 12000 RPM |
| ø Außen metrisch: | 16 mm |
| RPM bis, harte NE-Metalle: | 22000 RPM |
| RPM bis, thermopl. Kunststoffe, faserv. Kunststoffe (GFK/CFK): | 22000 RPM |
| Zahnung: | EDGE ALU |
| Winkel: | 90 ° |
| Ø Kugellager: | 10 mm |
| Ø Hülse: | 25 mm |
| Länge, Aufbau: | 24 mm |
| Länge, verzahnt: | 3 mm |
