Produktinformationen "N-RS G5 M3X0.35 (B) JIS Gewindeformer|Yamawa"
Gewindeformer für NE-Werkstoffe
M3X0,35
G5
für Durchgangslöcher und Sacklöcher
HSS-E
NI - behandlung verbessert die Standzeit
ROLL-P
N+RS/N-RS
JIS
M3X0,35
G5
für Durchgangslöcher und Sacklöcher
HSS-E
NI - behandlung verbessert die Standzeit
ROLL-P
N+RS/N-RS
JIS
Eigenschaften
| Schneidenlänge: | 6,5 |
|---|---|
| Gewindetyp: | MF |
| Nutzlänge: | 14 |
| Schaftdurchmesser: | 4 |
| Oberfläche: | NI |
| Typ: | Gewindeformer |
| Ausführung: | JIS |
| Gewicht (Kg): | 0 |
| Werkzeugwerkstoff: | HSS-E |
| Gewindegröße: | M 3 x 0.35 |
| Gewindenorm: | MF - ISO Metric fine pitch threading |
| Gewindebezeichnung: | MF |
| Gewindetoleranzklasse (TCTR): | G5 |
| Gewindenenndurchmesser, metrisch (TD) 1: | 3 |
| Gewindenummer (TDZ): | M 3 x 0.35 |
| Gewindesteigung (TP): | 0,35 mm |

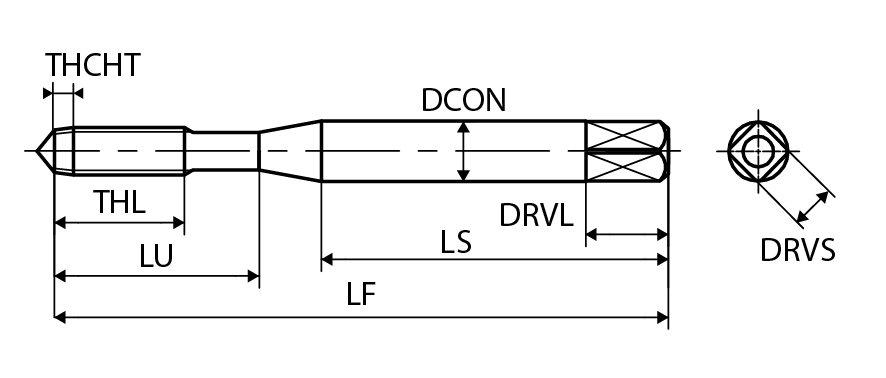

| Anschnitt (THCHT): | 2P |
| Gewindelänge (THL) 1: | 6.5 |
| Anzahl Schneiden (NOF): | 1(4) |
| DRVS 1: | 3.2 |
| DRVL 1: | 6 |
| Aufnahmedurchmesser, werkstückseitig (DCON) 1: | 4 |
| Funktionslänge (LF) 1: | 46 |
| Nutzlänge max. (LU) 1: | 14 |
| Schaftlänge (LS) 1: | 26 |
| Ausgangsdurchmesser (PHD) 1: | 2.84 |
| Ausgangsdurchmesser min. (PHD): | 2.79 |
| Ausgangsdurchmesser max. (PHD): | 2.86 |
| Ausgangsdurchmesser (PHD) 2: | 3 |
| Bearbeitbarer Werkstoff (ISO) 1: | N1 |
| Vc (m/min) 1: | 5 ÷ 15 |
| Bearbeitbarer Werkstoff (ISO) 2: | N2 |
| Vc (m/min) 2: | 5 ÷ 15 |
| Bearbeitbarer Werkstoff (ISO) 3: | N3 |
| Lochtyp: | Durchgangsloch & Sackloch |
| Vc (m/min) 3: | 5 ÷ 15 |
