Produktinformationen "HP-RZ G9 M12X1.5 (P) JIS Gewindeformer|Yamawa"
Hochleistungs - Gewindeformer, Beschichtet
M12X1,5
G9(G8+13)
für Durchgangslöcher und Sacklöcher
HSS-P
ROLL-P
HP+RZ/HP-RZ
JIS
M12X1,5
G9(G8+13)
für Durchgangslöcher und Sacklöcher
HSS-P
ROLL-P
HP+RZ/HP-RZ
JIS
Eigenschaften
| Schneidenlänge: | 26 |
|---|---|
| Gewindetyp: | MF |
| Schaftdurchmesser: | 8,5 |
| Oberfläche: | Beschichtet |
| Typ: | Gewindeformer |
| Ausführung: | JIS |
| Gewicht (Kg): | 0 |
| Werkzeugwerkstoff: | HSS-P |
| Gewindegröße: | M 12 x 1.5 |
| Gewindenorm: | MF - ISO Metric fine pitch threading |
| Gewindebezeichnung: | MF |
| Gewindetoleranzklasse (TCTR): | G9(G8+13) |
| Gewindenenndurchmesser, metrisch (TD) 1: | 12 |
| Gewindenummer (TDZ): | M 12 x 1.5 |
| Gewindesteigung (TP): | 1,50 mm |

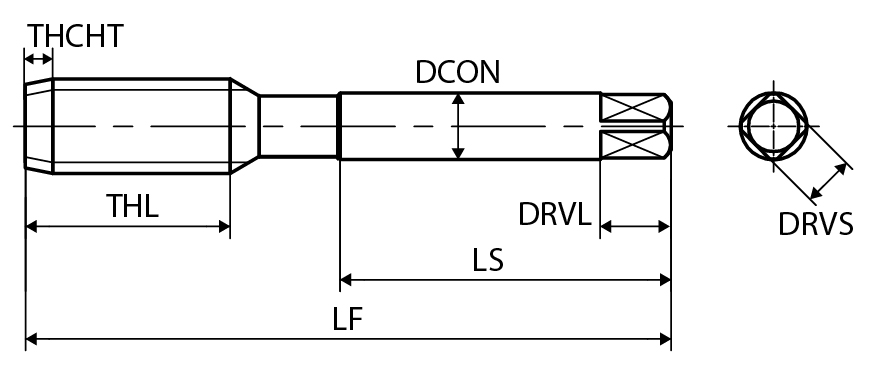

| Anschnitt (THCHT): | 4P |
| Gewindelänge (THL) 1: | 26 |
| Anzahl Schneiden (NOF): | 4(8) |
| DRVS 1: | 6.5 |
| DRVL 1: | 9 |
| Aufnahmedurchmesser, werkstückseitig (DCON) 1: | 8.5 |
| Funktionslänge (LF) 1: | 82 |
| Schaftlänge (LS) 1: | 42 |
| Ausgangsdurchmesser (PHD) 1: | 11.31 |
| Ausgangsdurchmesser min. (PHD): | 11.23 |
| Ausgangsdurchmesser max. (PHD): | 11.39 |
| Übermaß: | yes |
| Ausgangsdurchmesser (PHD) 2: | 12 |
| Bearbeitbarer Werkstoff (ISO) 1: | P1 |
| Vc (m/min) 1: | 15 ÷ 30 |
| Bearbeitbarer Werkstoff (ISO) 2: | P2 |
| Vc (m/min) 2: | 15 ÷ 30 |
| Bearbeitbarer Werkstoff (ISO) 3: | P3 |
| Lochtyp: | Durchgangsloch & Sackloch |
| Vc (m/min) 3: | 15 ÷ 25 |
| Bearbeitbarer Werkstoff (ISO) 4: | P4 |
| Vc (m/min) 4: | 15 ÷ 25 |
| Bearbeitbarer Werkstoff (ISO) 5: | P7 |
| Vc (m/min) 5: | 10 ÷ 25 |
| Bearbeitbarer Werkstoff (ISO) 6: | M1 |
| Vc (m/min) 6: | 10 ÷ 25 |
| Bearbeitbarer Werkstoff (ISO) 7: | M2 |
| Vc (m/min) 7: | 10 ÷ 25 |
| Bearbeitbarer Werkstoff (ISO) 8: | N1 |
| Vc (m/min) 8: | 10 ÷ 45 |
| Bearbeitbarer Werkstoff (ISO) 9: | N2 |
| Vc (m/min) 9: | 10 ÷ 45 |
